前言
大家好，我是林总，弱电工程中综合布线系统是最重要的基础部分，所有子系统都需要布线，施工布线的好坏直接关系到系统的稳定，因此甲方也比较关注综合布线系统的施工，今天分享一套综合布线系统施工指导书，仅供参考学习。
正文
一、综合布线系统概述
在信息社会中，一个现代化的大楼内，除了具有电话、传真、空调、消防、动力电线、照明电线外，计算机网络线路也是不可缺少的。布线系统的对象是建筑物或楼宇内的传输网络，以使话音和数据通信设备、交换设备和其他信息管理系统彼此相连，并使这些设备与外部通信网络连接。它包含着建筑物内部和外部线路（网络线路、电话局线路）间的民用电缆及相关的设备连接措施。
布线系统是由许多部件组成的，主要有传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电气保护设施等，并由这些部件来构造各种子系统。
综合布线系统应该说是跨学科跨行业的系统工程，作为信息产业体现在以
下几个方面：
1) 楼宇自动化系统（ B A）；
2) 通信自动化系统（ C A）；
3) 办公室自动化系统（O A）；
4) 计算机网络系统（ C N）。
1.1、布线工程开工前的准备工作
网络工程经过调研，确定方案后，下一步就是工程的实施，而工程实施第一步就是开工前的准备工作，要求做到以下几点：
开工前要办理好相关手续（出入证、安全消防用品等）。
施工人员进入工地要穿统一工作服。
设计综合布线实际施工图。确定布线的走向位置。供施工人员使用。
施工前向项目经理领取材料清单及工程进度表。
备料。网络工程施工过程需要许多施工材料，这些材料有的必须在开工前就备好料弱电施工，有的可以在开工过程中备料。主要有以下几种：光缆、双绞线、插座、信息模块、服务器、稳压电源、集线器等落实购货厂商，并确定提货日期；不同规格的塑料槽板、P V C 防火管、蛇皮管、自攻螺丝等布线用料就位；
1.2、施工过程中要注意的事项
1) 施工现场督导人员要认真负责，及时处理施工进程中出现的各种情况，协
调处理各方意见。
2) 如果现场施工碰到不可预见的问题，应及时向项目经理汇报，并提出解决
办法供工程单位当场研究解决，以免影响工程进度。施工现场进度变更与材料
变更应及时向项目经理汇报，便于项目经理及时变更报价及施工进度的调整。
3) 对工程单位计划不周的问题，要及时妥善解决。每周必须以书面形式向项
目经理汇报工程进度。
4) 对工程单位新增加的点要及时在施工图中反映出来。
5) 对部分场地或工段要及时进行阶段检查验收，确保工程质量。
1.3、工程施工结束时注意事项
工程施工结束时的注意事项如下：
1) 清理现场，保持现场清洁、美观；
2) 对墙洞、竖井等交接处要进行修补；
3) 各种剩余材料汇总，并把剩余材料集中放置一处，并登记其还可使用的数量；
4) 做总结材料。
总结材料主要有：
1) 布线工程图；
2) 配线架文档；
3) 测试报告；
二、模块、水晶头压制技术标准
2.1、信息模块的压接技术
信息模块压接时：

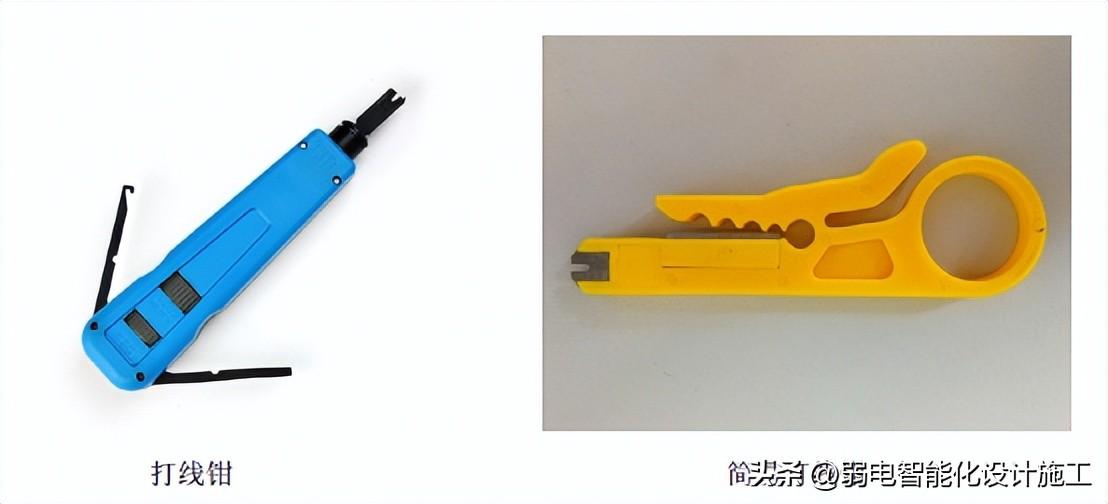

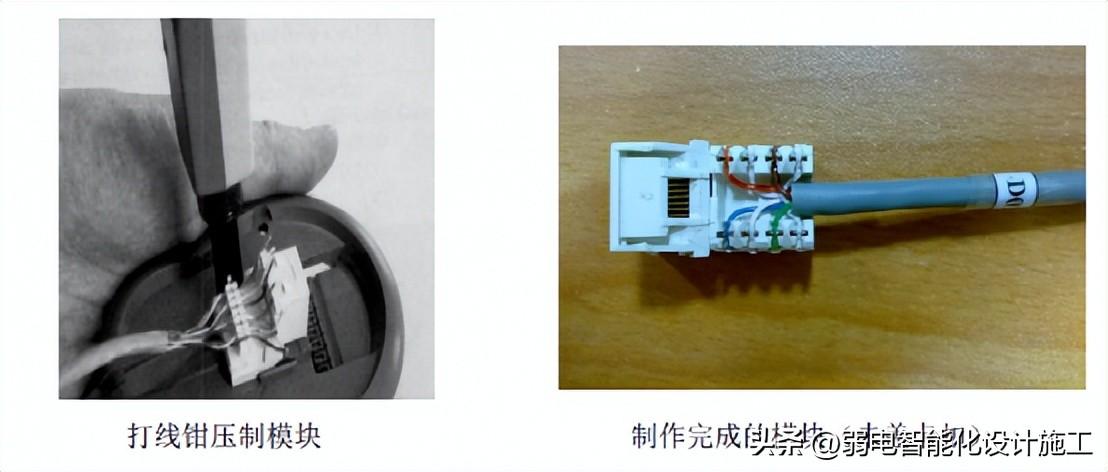

1) 使用用打线工具压接；
2) 禁止使用其他工具直接压接（如美工刀，一字螺丝刀）
根据我们在工程中的经验，一般采用模块端接标准为
E I A / T I A 5 6 8 A 和 EIA/TIA568B 2 种方式（我们一般选用 568B 这种标
准）。
2.2、RJ45 水晶头压制标准：

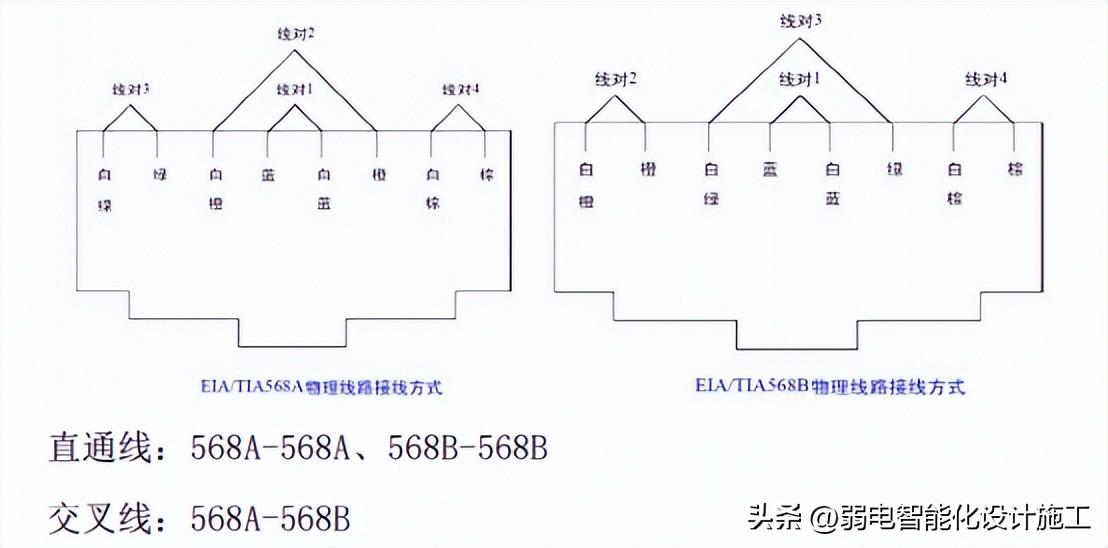

568A：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕
568B：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
连接 R J 4 5 时要注意的事项：R J – 4 5 的连接也分为 5 6 8 A 与 568B 2 种方式，不论采用哪种方式必须与信息模块采用的方式相同。对于 R J – 4 5 插头与双绞线的连接，需要了解以下事宜：我们以 5 6 8 B 为例简述。
1) 首先将双绞线电缆套管，自端头剥去大于 2 0 m m，露出 4 对线。

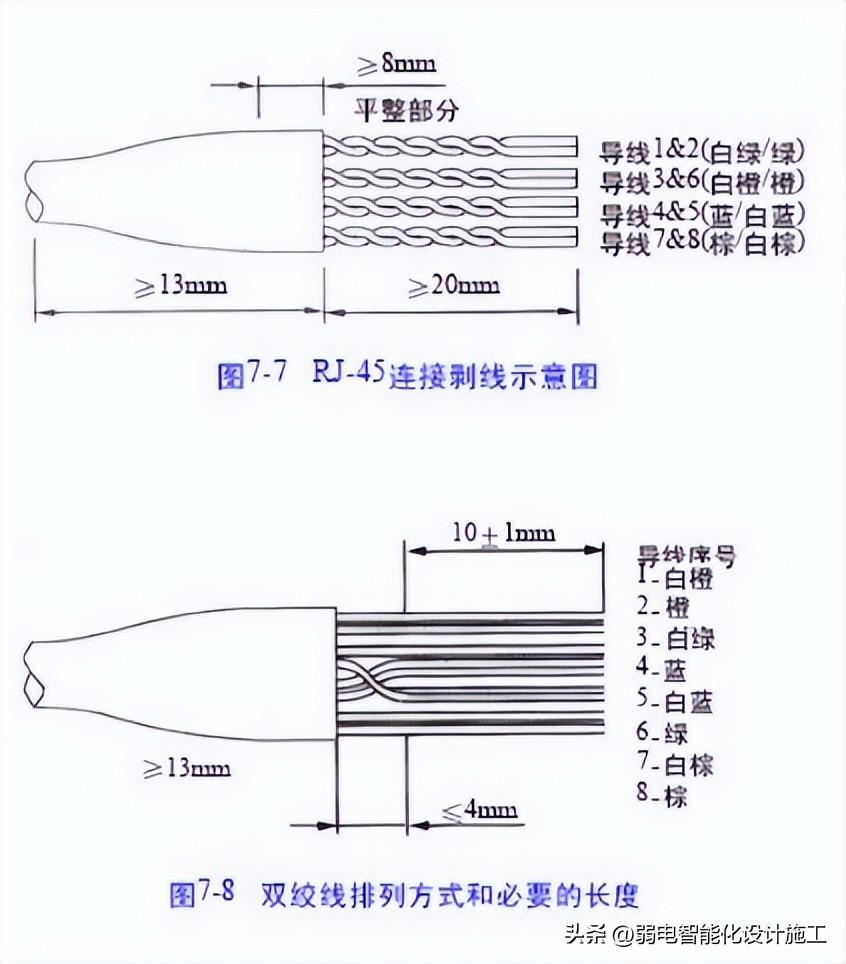

2 )定位电缆线以便它们的顺序号是 1 & 2 , 3 & 6 , 4 & 5 , 7 & 8 如图所示。
为防止插头弯曲时对套管内的线对造成损伤，导线应并排排列至套管内至少 8 m m 形成一个平整部分，平整部分之后的交叉部分呈椭圆形状态。
3) 为绝缘导线解扭，使其按正确的顺序平行排列，导线 6 是跨过导线 4和 5 在套管里不应有未扭绞的导线。
4) 导线经修整后（导线端面应平整，避免毛刺影响性能）距套管的长度 1 4 m m，从线头至少 1 0±1 m m之内导线之间不应有交叉，导线 6 应在距套管 4 m m 之内跨过导线 4 和 5）。
5) 将导线插入 R J – 4 5 头，导线在R J – 4 5 头部能够见到铜芯，套管内的平坦部分应从插塞后端延伸直至初张力消，套管伸出插塞后端至少 6 m m。
6) 用压线工具压实 R J – 4 5。
2.3、电话大对数施工技术标准：

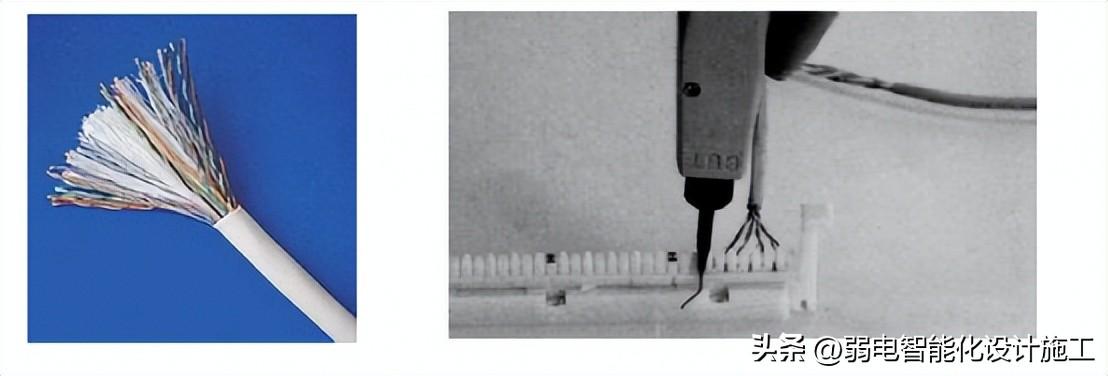

大对数电缆安装要注意的事项语音大对数电缆的一般打线顺序都是按照以下排列进行：
主色：白 红 黑 黄 紫
辅色：兰 桔 绿 棕 灰
另在剥线时（特别是 100 对电缆时）要注意用隔离带将每组线分开，以免混淆 ，最好先将每一对先拧一下，防止施工时散开混乱在一起，就分不清了，此外，超过 25 对的弱电施工，束线的彩带最好一束一束解开，防止混乱 。
三、网络布线施工技术标准
3.1、布线操作注意事项：

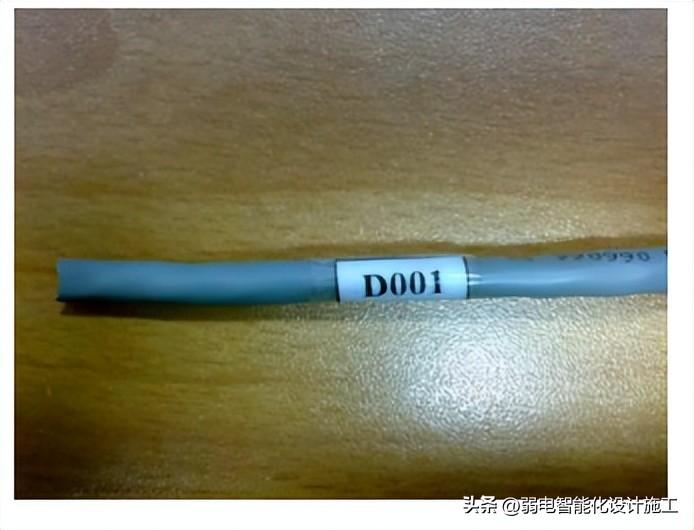

线缆两端需用标签做永久性标识（不易擦除的标识，不建设使用油性笔），用透明胶将纸质标签缠绕在线缆两端。敷设时，不易大力拉扯线缆，以免划伤线皮。
3.2、信息点面板标签标准：
面板标签一律用标签机打成白色或黄色，字体选用微软雅黑加粗。

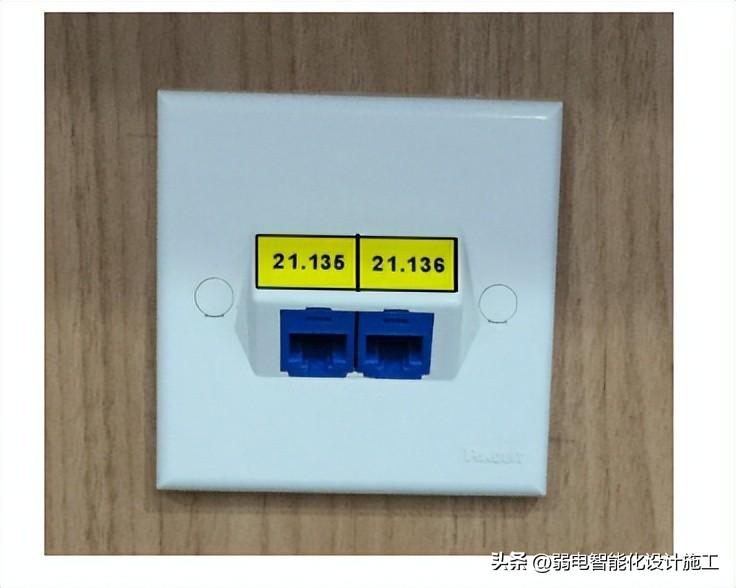

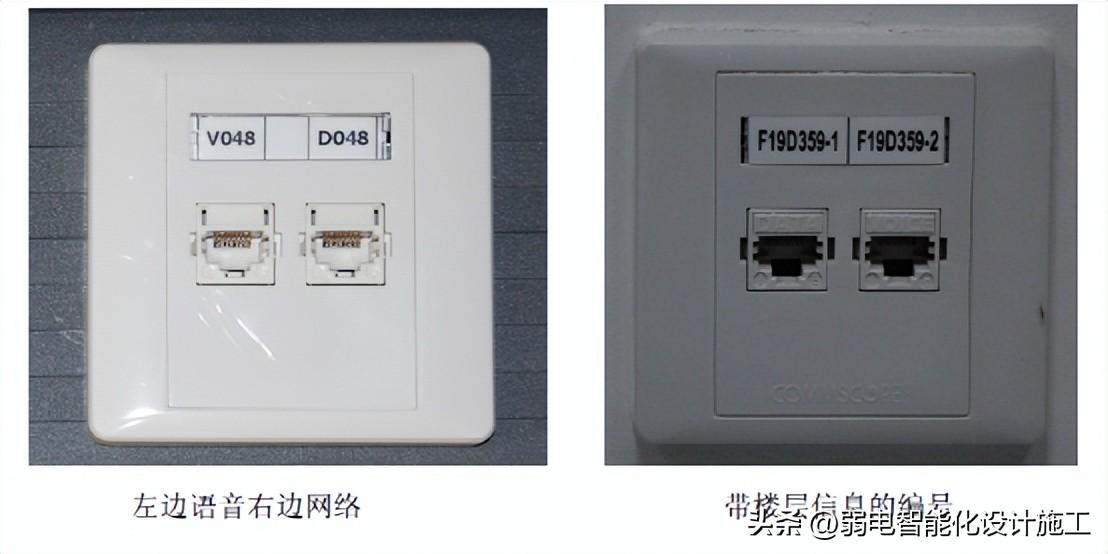

如图：电脑和电话分别为 D 和 V 开头，或者编号前加上楼层信息（双孔面板标签标识之间需要用线隔开），标签粘贴好后需将面板自带透明盖板覆盖在标签上：
特别像下面这种没有标签框的面板，面板标签需要打印边框，标签要和插孔一一对应，不宜偏差太多：
3.3、配线架施工技术标准

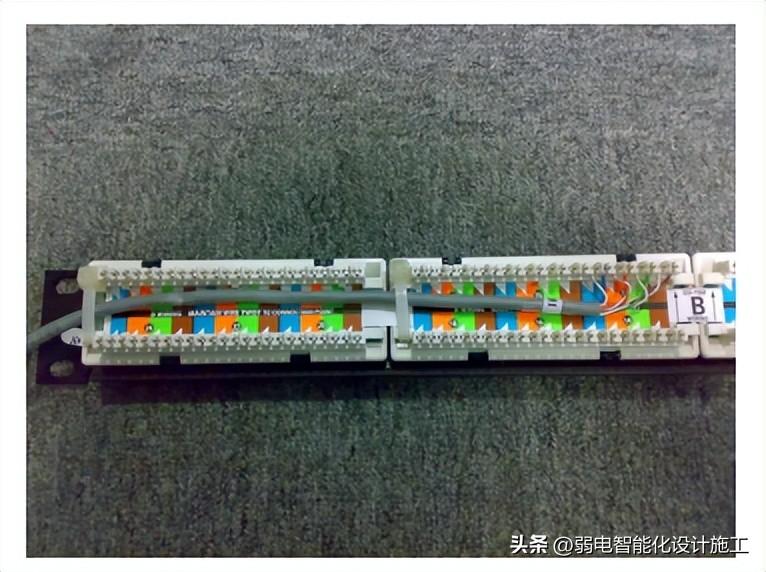

配线架线缆安装注意事项：线缆需平直不得产生扭绞、打圈等现象。可以先用塑料扎带固定，待机柜整理好之后，将塑料扎带更换为魔术扎带固定；面 板 模 块 以 及 配 线 架 端 统 一 采 用EIA/TIA568B 这种标准方式打线；根据线缆标签按循序压制在配线架上；
配线架理线可以采用两种方式：
1) 线缆从配线架中间分别理线至配线架两端，然后再固定在机柜内（没
有理线环）；
2) 线缆直接从配线架后理出，固定至理线环上：
3.4、配线架标签标准：
标签颜色可选用白色以及黄色，字体选用微软雅黑加粗，标签编号要做到整体居中（上下左右都居中）每个编号需要用边框隔开，每个编号要与端口对应，不宜偏移。
3.5、机柜施工技术标准：

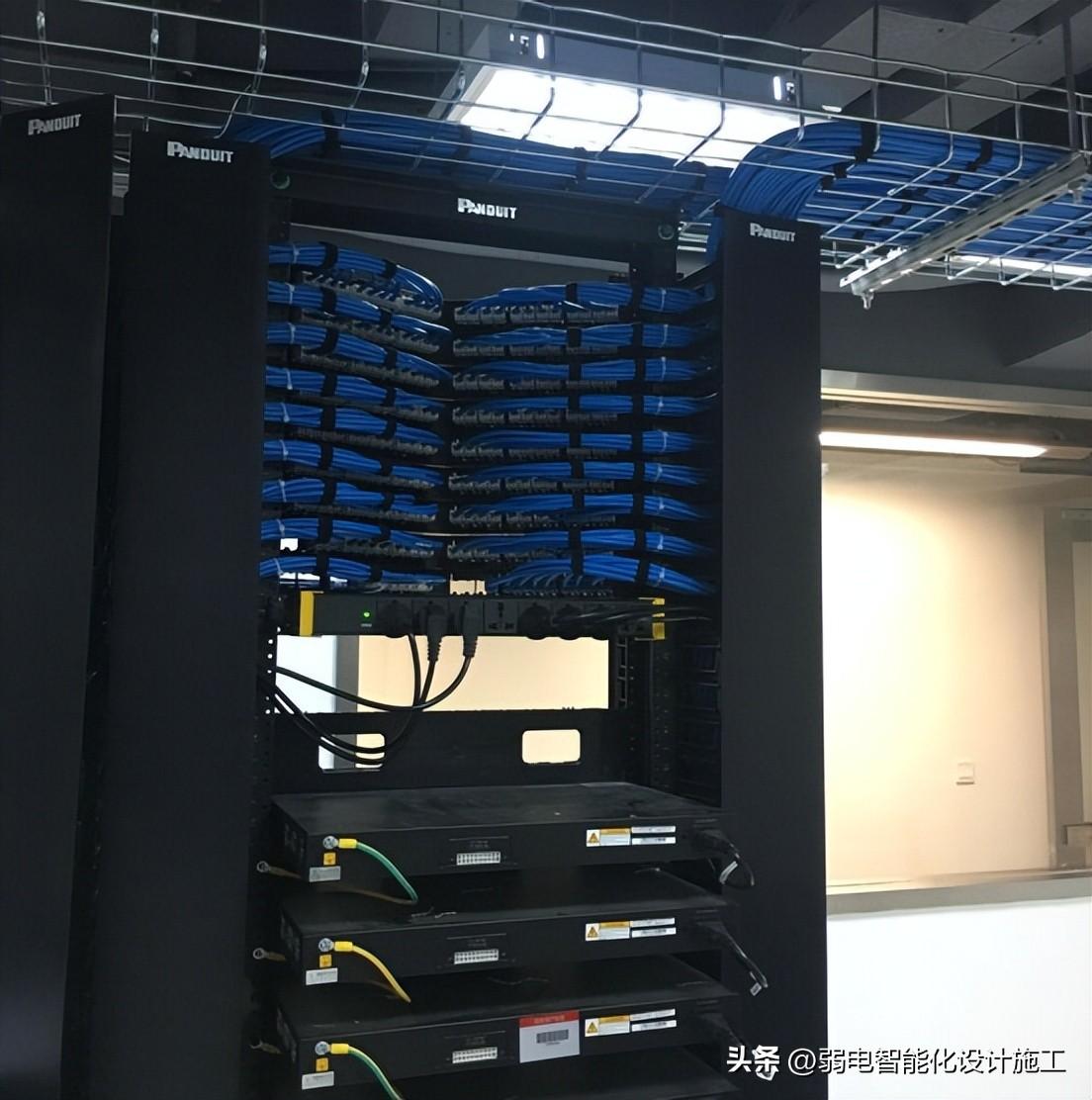

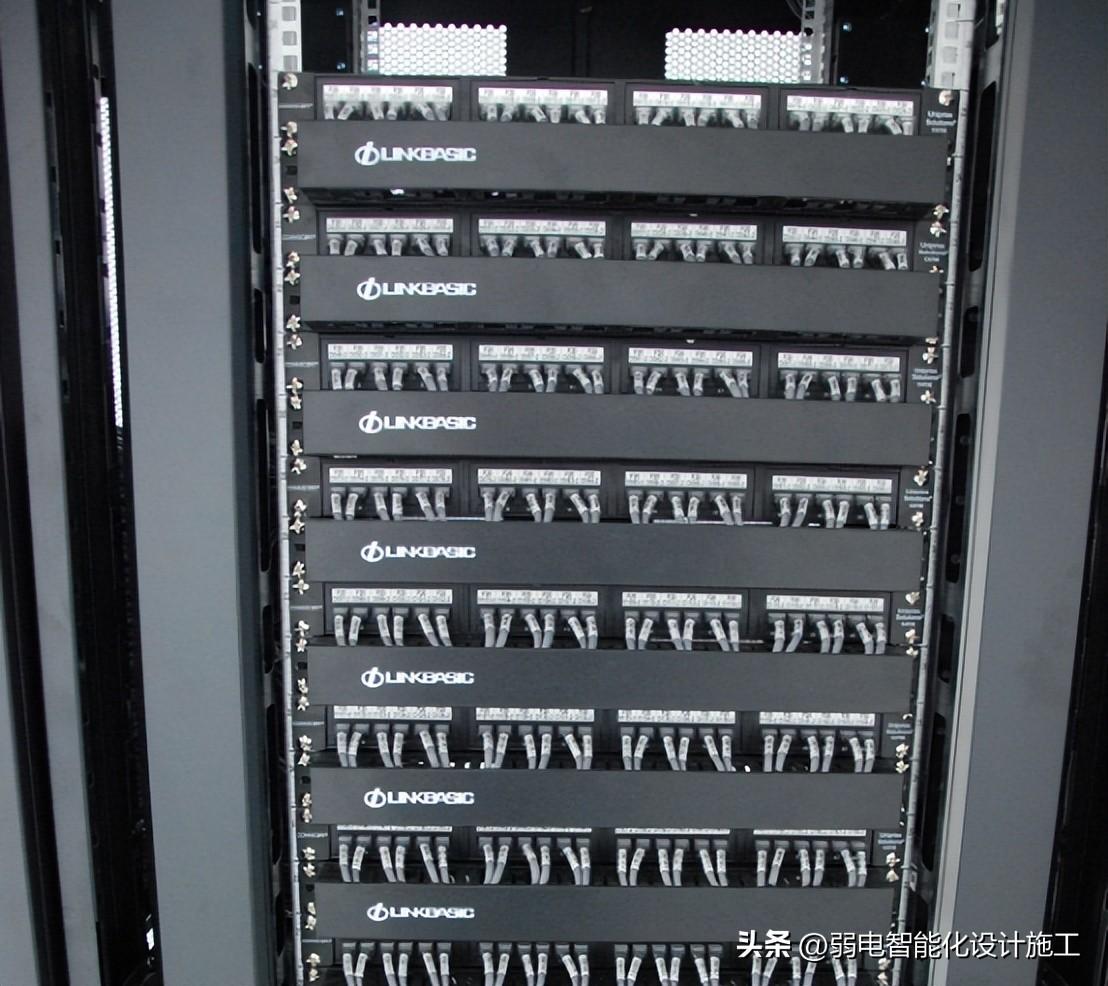

机房管理间线缆安装注意事项：机柜上的线缆和跳线使用魔术扎带扎固，线缆在用塑料扎带固定时不宜固定过紧，线缆容易变形；
用扎带固定后最后都需要更换为魔术扎带

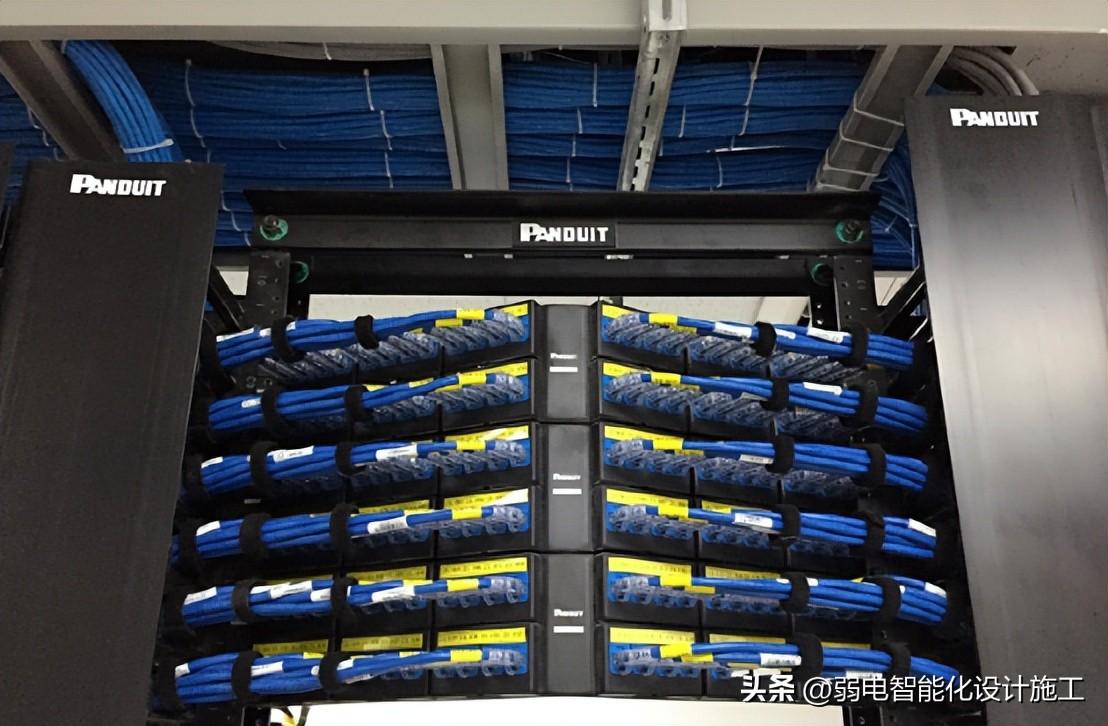

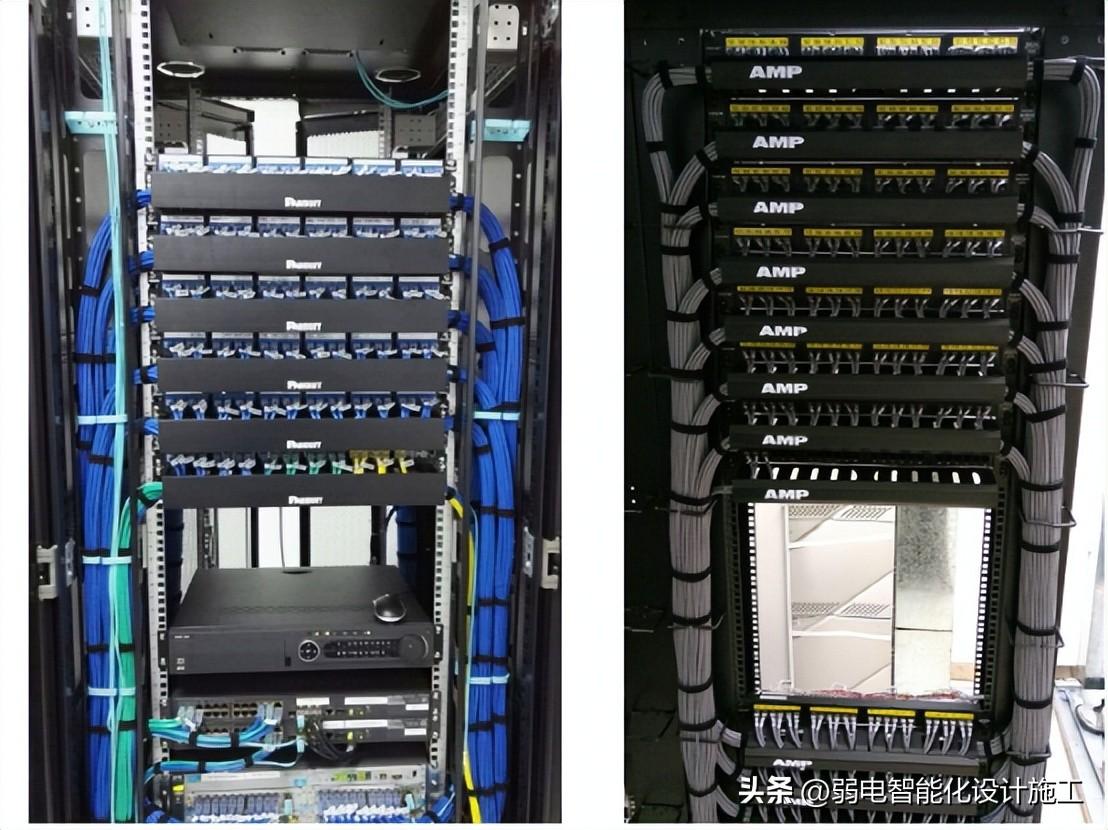

机柜配线架跳线及电源线需整洁有续：
3.6、跳线标签标准：
跳线标签可以选用两种方式：第一种是缠绕在跳线表面标签（采用 24 的标签带，一圈打印 2 个编号，绕跳线一周后上下显示两个编号，还需在标签表面再缠一层透明胶带，防止标签脱落）；
第二种是小尾巴的方式（采用 12 的标签带，两端打印编号，中间需留出足够的空白，两端贴好后编号不可以在线缆表面）；
标签颜色同面板及配线架（白色、黄色）；字体选用微软雅黑加粗；
第一种跳线标签
第二种跳线标签（小尾巴）

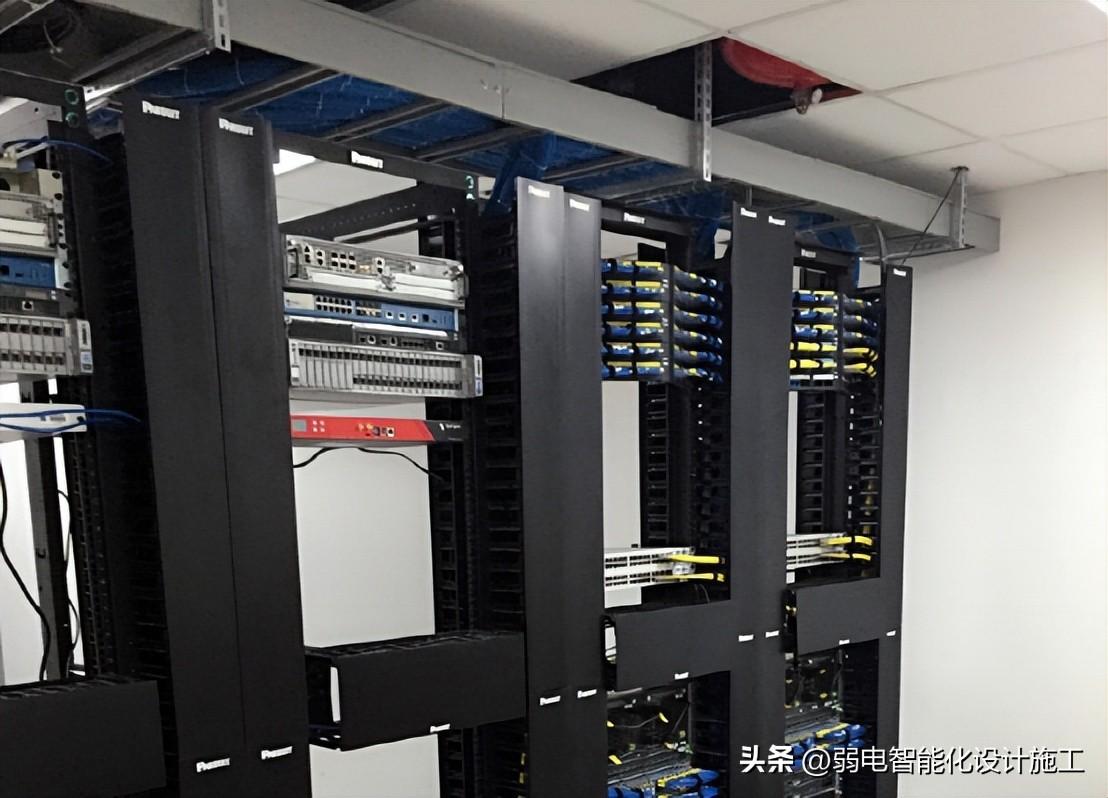

桥架上电缆使用扎带扎固并且整洁排列
四、现场施工技术标准
4.1、施工现场布线施工注意事项
进入施工现场布线施工，首先要考虑到为公司节约材料，所布分线在留有适当余量的前提下，不要太长，在布放前线缆两端应有标签，标签要端正、清晰和正确。
在综合布线系统中网线与强电线缆要隔开至少 18CM，最好不要与强电线缆长距离并行，尽量少交叉，必要时使用屏蔽双绞线。
布放的线缆应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。线的两端必须粘贴打印标签。布放完毕，桥架的线要铺平，桥架盖板要盖好，满足防水、防潮、防鼠害之要求。
如有开槽的应做到：（1）线路最短为原则；（2）不破坏原有强电原则。
地面 PVC 线管要求每间隔一米必须固定；地面 PVC 线槽要求间隔两米必须固定；墙槽 PVC 管要求间隔一米必须固定。机柜里配架的线要分两边走，线缆一定要绑扎好，绑扎要整齐、美观，地板下留有一米的余量。所有机柜标签与面板标签要一一对应，要有统一标识，方便配线、跳线。
4.2、项目案例一
4.3、项目案例二
4.4、项目案例三（角型配线架，不含理线架）
4.5、项目案例四
4.6、严令禁止
施工技术标准禁止飞线及胡乱跳线这种偷懒的做法严重 损害公司的施工质量形象
